Оборудование и услуги:
- АД 1000-Т6300-3РБК- 2 шт. в модульном здании
- монтажные и пусконаладочные работы
По договору с КГАУ «Центр спортивной подготовки-школа высшего спортивного мастерства» выполнены работы по изготовлению, поставке, монтажу и пусконаладке высоковольтной модульной дизельной электростанции ЭТРО напряжением 6,3 кВ мощностью 2 МВт (две дизель-генераторные установки в составе ДЭС мощностью 1 МВт каждая) и сопутствующего оборудования с целью обеспечения первой особой категории надежности электроснабжения КСК "Фетисов-Арена" на момент проведения мероприятий особой важности в качестве резервного источника питания.
Дизель-генераторные установки производства АО «Электроагрегат» мощностью 1000 кВт выполнены на базе 12-ти цилиндрового V-образного двигателя номинальной мощностью1 МВт Mitsubishi S12R-PTAC и генератора номинальной мощностью 1000 кВт номинальным напряжением 6,3 кВ LeroySommer LSA52.2L45.

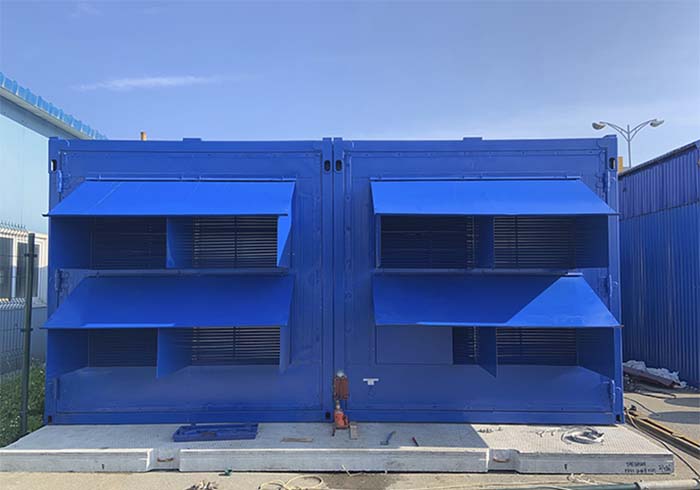

Каркас модульного здания размером 10500х6000х2800 мм представляет собой усиленную цельносварную конструкцию. Теплоизоляция здания выполнена в соответствии со СНИиП 23-02-2003 «Тепловая защита зданий». Стены модуля обшиты бескаркасными панелями типа "Сэндвич" с утепляющим наполнителем толщиной 100мм.
Внутреннее пространство модуля разделено на два отсека:
- машинный зал с размещенными 2 дизель-генераторами мощностью 1000 кВт каждый и топливной системой с топливными баками емкостью 4350л.
- электрощитовая с высоковольтными ячейками КСО (4 ячейки), щитом управления ДЭС, щитом собственных нужд модуля и щитом охранно-пожарной сигнализации.
- автоматическая приточно-вытяжная вентиляция,
- рабочее, аварийное, ремонтное, наружное освещение,
- система охранно-пожарной сигнализации и установка автоматического пожаротушения,
- система отопления,
- нагрузочный модуль.
Видео с места сборки модульного помещения ДЭС-производственной площадки АО «Электроагрегат»:
